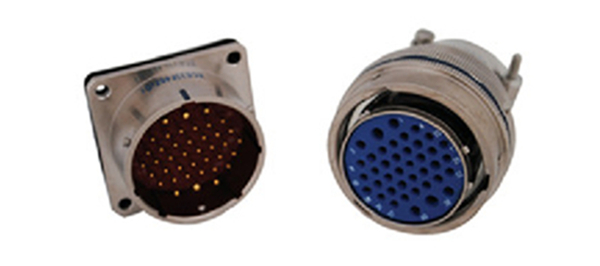

XCE系列圆形电连接器产品概述:
在XC型接点排列基础上,保持各项电气性能不变,压缩孔位间距,在同等芯数的情况下比XC型体积小,重量轻;该系列产品接点密度等效于MIL-C-26482系列I。
● 卡口式快速连接系统操作方便,连接牢固,抗振耐冲
● 五键定位具有盲插和防错插功能
● 为避免外形相同的连接器间的误插,有五种键位可供选择
● 高可靠的双曲面线簧插孔使连接器插拔柔和,接触电阻小
● 插头插座端接方式为焊接
● 插头、插座既可装针,也可装孔
主要技术性能:
【机械性能】
● 壳 体 :高强度铝合金
屏蔽镀层 :镀锌彩虹或军绿色钝化、化学镀镍
非屏蔽镀层:阳极化着黑色
● 绝 缘 体:热固性材料
● 封线体和密封圈:硅橡胶
● 接 触 件:
材料:铜合金
镀层:镀金
● 振 动:频率10~2000Hz
● 加 速 度 :196m/s²
● 冲 击:加速度980m/s²
● 恒加速度:980m/s²
● 机械寿命:1000次
【环境性能】
● 使用温度:-55℃~+200℃
● 相对湿度:40℃时,达95%
● 耐 盐 雾 :化学镀镍、镀锌 96h
不锈钢钝化1000h
● 工作高度:30000m
电连接器还具有良好的防潮湿、防霉菌、防淋雨、防沙尘等性能
【电气性能】
● 接触件接触电阻及额定电流
● 额定电压及耐电压
● 外壳间电连续性:铝合金外壳≤2.5MΩ
