JY-II系列圆形电连接器主要技术性能有哪些？
发布时间：2021-05-10浏览次数：840

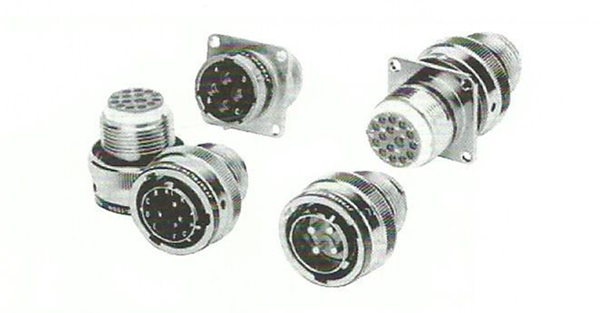

JY-II系列圆形电连接器概述：
● 符合GJB598（MIL-C-26482）II系列
● 卡口式快速连接
● 可取卸的镀金压接接触件
● 接触偶密度高
● RFI（放射频干扰）屏蔽插头
● 插合面界面密封
● 广泛使用于各类军用、民用场合中
主要技术性能：
【机械性能】
● 壳 体 ：铝合金
● 镀 层：W类 镀铬橄榄褐色，导电外壳
L类 化学镀镍，导电外壳
A类 黑色阳极化，非导电外壳
● 绝 缘 体：热固性塑料
● 封线体和密封圈：硅橡胶材料
● 接 触 件：铜合金镀金，压接可取卸
● 随机振动 ：频率10～2000Hz 功率谱密度1.0G²/Hz
● 冲 击：3ms半正弦波加速度峰值300g
● 机械寿命：500次（JY3475屏蔽插头为250次）
【电气性能】
● 接触件接触电阻及额定电流
● 绝缘电阻：25℃时≥5000MΩ
200℃时≥500MΩ
● 工作电压及耐电压
不同的接点排列有不同的工作等级，详见“键位”。
【环境性能】
● 使用温度：-55℃～＋175℃（W类）；-55℃～＋200℃（L类、A类）
● 相对湿度：65℃时，达94±4%
● 耐 盐 雾 ：W类：500小时；L类：96小时；A类：48小时；S类：1000小时
● 抗射频干扰：频率100～1000MHz 泄露衰减65～45dB（JY3475插头）
● 耐 液 体 ：能耐航空汽油、冷冻油、润滑油等取种液体（L类）
